ردیاب خودرو کانکاکس مدل VG03
ردیاب قدرتمند Concox vg03 با ولتاژ وسیع ۹ تا ۹۰ ولت، کاملا ضد آب (IP65)، مجهز به رله خاموشکن از راه دور، ایدهآل برای انواع خودرو و موتورسیکلت.
- بدنه کاملا ضد آب و گرد و غبار با استاندارد IP65
- ولتاژ کاری وسیع (۹ تا ۹۰ ولت) مناسب خودروهای سبک، سنگین و موتور
- مجهز به سیستم خاموشکن خودرو از راه دور (رله قطعکن)
- سنسورهای هوشمند تشخیص استارت، لرزش، سرعت غیرمجاز و بکسل
- آنتن داخلی قدرتمند و پنهان با موقعیتیابی دقیق LBS و GPS
- باتری پشتیبان داخلی با ظرفیت ۲۷۰ میلیآمپر
چکیده:
ردیاب فاتحان VG03 دستگاهی بینهایت کوچک و جمعوجور است که به راحتی در هر نقطهای از خودرو مخفی میشود. طراحی مینیاتوری این مدل باعث میشود سارقین نتوانند آن را پیدا کنند و با کمترین سیمکشی، نظارت لحظهای را به ارمغان میآورد.
معرفی ردیاب خودرو و موتورسیکلت Concox مدل VG03
ردیاب کانکاکس VG03 یک دستگاه ردیابی بسیار جمع و جور، مقاوم و کاربردی است که به صورت اختصاصی برای انواع خودروهای سبک، سنگین و به ویژه موتورسیکلتها طراحی شده است. این ردیاب با پشتیبانی از محدوده وسیع ولتاژ ورودی (۹ تا ۹۰ ولت) میتواند بدون نگرانی از آسیب دیدن، روی هر وسیله نقلیهای نصب شود.
این ردیاب به دلیل داشتن استاندارد IP65 در برابر نفوذ آب و گرد و غبار کاملاً مقاوم است و به همین دلیل بهترین گزینه برای نصب روی موتورسیکلتها یا در محیطهای خشن محسوب میشود. پشتیبانی از سامانه موقعیتیابی سهگانه (GPS, BDS, LBS) دقت بالای آن را تضمین میکند.
خاموشکن از راه دور
قابلیت اتصال به رله قطعکن برای متوقف کردن خودرو یا موتور در مواقع سرقت تنها با یک دستور پیامکی یا کلیک.
ولتاژ کاری وسیع (9-90V)
بدون نیاز به مبدل، مستقیماً به باتری موتورسیکلت، خودروی سواری یا کامیون متصل میشود.
ضد آب و گرد و غبار (IP65)
طراحی مقاوم، عملکرد بینقص دستگاه را حتی در شرایط سخت جوی و شستشوی وسیله نقلیه تضمین میکند.
تحلیل رفتار راننده
تشخیص و هشدار در صورت شتابگیری ناگهانی، ترمز شدید، و چرخشهای خطرناک.
مدیریت مصرف باتری (Auto Power Saving)
هنگامی که ولتاژ باتری وسیله نقلیه افت کند، به صورت هوشمند وارد حالت کممصرف میشود تا از تخلیه کامل باتری جلوگیری کند.
سیستم هشدارهای هوشمند چندگانه
-
✔
تشخیص استارت (Ignition Detection): به محض استارت خوردن خودرو یا موتور (ACC)، بلافاصله روی اپلیکیشن یا از طریق پیامک هشدار دریافت میکنید تا از حرکت غیرمجاز جلوگیری شود.
-
✔
هشدار لرزش و بکسل: سنسور شتابسنج داخلی هرگونه جابهجایی غیرمجاز (مثل بکسل شدن) یا لرزش غیرعادی را تشخیص داده و اعلام میکند.
-
✔
حصار جغرافیایی (Geo-fence): با تعیین یک محدوده مجازی روی نقشه، در صورت خروج وسیله نقلیه از آن محدوده بلافاصله مطلع میشوید.
مزایا و معایب ردیاب VG03
نقاط قوت (مزایا)
- ✔ ابعاد بسیار مینیاتوری و قابلیت پنهانسازی فوقالعاده
- ✔ نصب بسیار سریع با کمترین نیاز به دستکاری سیمکشی خودرو
- ✔ قیمت کاملا رقابتی و اقتصادی در بازار
- ✔ مناسب برای انواع خودرو، موتور سیکلت و حتی اسکوتر برقی
محدودیتها (معایب)
- ✖ مختص ردیابی پایه است و از ماژولهای صنعتی (مانند سنسور سوخت) پشتیبانی نمیکند
- ✖ ظرفیت باتری داخلی آن به دلیل ابعاد کوچک، محدود است
چرا کارشناسان فاتحان مدل VG03 را پیشنهاد میدهند؟
«بزرگترین دغدغه کاربران هنگام نصب ردیاب، پیدا شدن آن توسط سارق است. سایز کوچک VG03 یک مزیت استراتژیک فوقالعاده محسوب میشود. شما میتوانید این ردیاب را در تنگترین و غیرقابل پیشبینیترین نقاط خودرو مخفی کنید.»
ویژگیهای کلیدی
| تکنولوژی ارتباطی | GSM / GPRS |
| فرکانسهای پشتیبانی شده | چهار بانده 850 / 900 / 1800 / 1900 MHz |
| ماژول موقعیتیابی | GPS + BDS + LBS |
اطلاعات عمومی
| مدل دستگاه | MF22 |
| برند | Fatehan (فاتحان) |
| نوع محصول | ردیاب خودرو و موتورسیکلت |
| کشور سازنده | چین |
مشخصات فیزیکی و محیطی
| حداکثر دمای کارکرد (°C) | 70 |
| حداقل دمای کارکرد (°C) | -20 |
| حداکثر رطوبت کارکرد (%) | 85 |
| حداقل رطوبت کارکرد (%) | 5 |
| طول (mm) | 80 |
| عرض (mm) | 38 |
| ارتفاع (mm) | 12 |
| وزن (g) | 32 |
| استاندارد محافظت (IP) | IP65 (ضد آب و گرد و غبار) |
تغذیه و باتری
| حداکثر ولتاژ تغذیه (V) | 90 ولت (محدوده 9-90V DC) |
ارتباطات و موقعیتیابی
| بلوتوث | |
| آنتن خارجی | ندارد (آنتن داخلی قدرتمند) |
| حساسیت ردیابی (dBm) | -162 |
| دقت موقعیتیابی (m) | کمتر از 2.5 متر |
| نوع سیمکارت | Micro-SIM |
| شبکه موقعیتیاب | GPS + BDS + LBS |
رابطها و ورودی/خروجی
| ورودی دیجیتال (DIN) | 1 عدد (جهت تشخیص استارت - ACC) |
| ورودی آنالوگ (AIN) | |
| خروجی دیجیتال (DOUT) | 1 عدد (مخصوص رله قطعکن) |
| پشتیبانی از آداپتور CAN | |
| خواندن CAN یکپارچه | |
| پشتیبانی از 1Wire | |
| حافظه داخلی | 64 مگابایت |
| درگاه USB | |
| نشانگرهای LED | GPS (آبی), GSM (سبز) |
ویژگیها و امکانات
| میکروفون | |
| بلندگو | |
| سنسور حرکت (شتابسنج) | ندارد / نامشخص |
| پشتیبانی دوربین | |
| رانندگی سبز (GreenDriving) | |
| رانندگی اقتصادی (EcoDriving) | |
| تشخیص سرعت غیرمجاز | |
| سنسور حرکت (شتابسنج) |
سایر مشخصات
| فرکانسهای پشتیبانی شده | ندارد / نامشخص |
| ماژول موقعیتیابی | ندارد / نامشخص |
| کیلومترشمار | دارد (بر اساس GPS) |
| باتری پشتیبان داخلی | 270 mAh (لیتیوم-پلیمر) |
| تشخیص بکسل شدن (Towing Detection) | |
| تشخیص مسدودکننده سیگنال (Jamming) | |
| بهروزرسانی از راه دور (FOTA) | |
| دقت موقعیتیابی (m) | ندارد / نامشخص |
| نوع سیمکارت | ندارد / نامشخص |
| شبکه موقعیتیاب | ندارد / نامشخص |
| رابط ها | سیمکشی 4 پین (V+, V-, ACC, Relay) |
| بهروزرسانی از راه دور (FOTA) | |
| تحلیل رفتار راننده | دارد (ترمز، شتاب و چرخش ناگهانی) |
| خاموش کردن از راه دور | دارد (از طریق خروجی دیجیتال) |
| محدوده مجاز (Geo-fence) |
شروع به کار سریع ردیاب Concox VG03 (JimiloT)
ترمینال ردیابی مینی جیپیاس خودرویی 2G با قابلیتهای پیشرفته و نصب آسان.

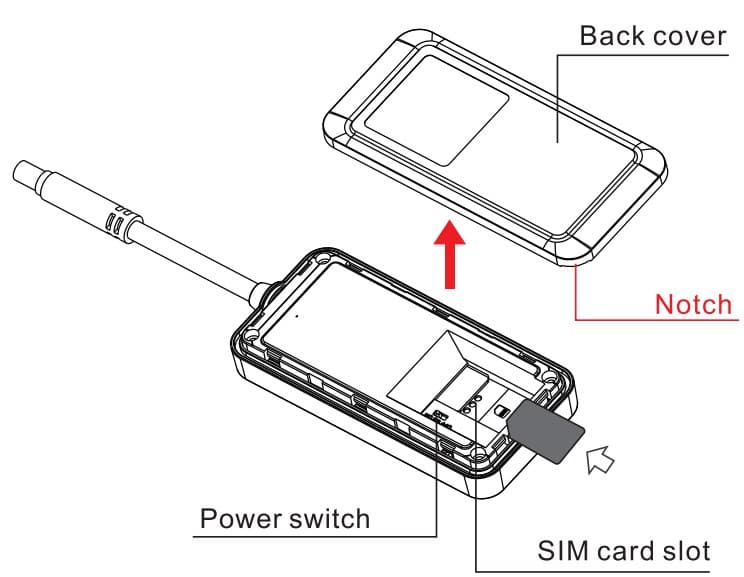

۱. نحوه قرار دادن سیمکارت و روشن کردن دستگاه
- یک سیمکارت Micro SIM که دارای اینترنت (GPRS) و شارژ پیامکی است تهیه کنید.
- بریدگی روی بدنه را پیدا کرده و قاب پشتی دستگاه را باز کنید.
- مطمئن شوید کلید تغذیه دستگاه روی حالت OFF است (قبل از وارد کردن یا خارج کردن سیمکارت، دستگاه حتما باید خاموش باشد).
- سیمکارت را در شیار مخصوص قرار دهید.
- کلید تغذیه را روی حالت ON قرار دهید.
- قاب پشتی دستگاه را ببندید.
۲. پیناوت دستگاه و سیمکشی (Pinout)
| رنگ سیم | نام پین | توضیحات |
|---|---|---|
| قرمز (Red) | V+ | قطب مثبت منبع تغذیه خودرو (محدوده ۹ تا ۹۰ ولت). |
| مشکی (Black) | V- / GND | قطب منفی / اتصال زمین. |
| نارنجی (Orange) | ACC | تشخیص استارت (Ignition). متصل به سوئیچ خودرو. |
| زرد (Yellow) | Relay | اتصال به رله قطعکننده برای خاموش کردن خودرو از راه دور. |
۳. کدهای دستوری پیامکی (SMS Configuration)
با ارسال پیامک از موبایل خود به شماره سیمکارت روی دستگاه، میتوانید آن را تنظیم کنید.
تنظیم نقطه دستیابی (APN) اینترنت:
اگر APN نیاز به نام کاربری و رمز دارد از دستور APN,apnname,user,pwd# استفاده کنید.
تنظیم آدرس سرور (Server Setting):
Mode=1 به معنی تنظیم با آدرس دامنه (Domain) و Mode=0 برای تنظیم با آیپی (IP) است.
تعریف شماره مرکزی برای قطع کن (Center Number):
فقط شمارهای که به عنوان شماره مرکز (Center) ثبت شود اجازه ارسال دستور خاموشکن را دارد.
قطع و وصل سوخت/برق خودرو از راه دور:
A=1 به معنی قطع سوخت (خاموش شدن)، A=0 به معنی وصل مجدد سوخت (استارت مجدد). مثال: RELAY,1#
دستورات کاربردی دیگر:
-
STATUS#: دریافت وضعیت فعلی ردیاب. -
VERSION#: بررسی نسخه فرمور دستگاه. -
GPRSSET#: دریافت پیامک تنظیمات فعلی اینترنت دستگاه. -
RESET#: ریبوت (راهاندازی مجدد) دستگاه که در ۲۰ ثانیه انجام میشود.

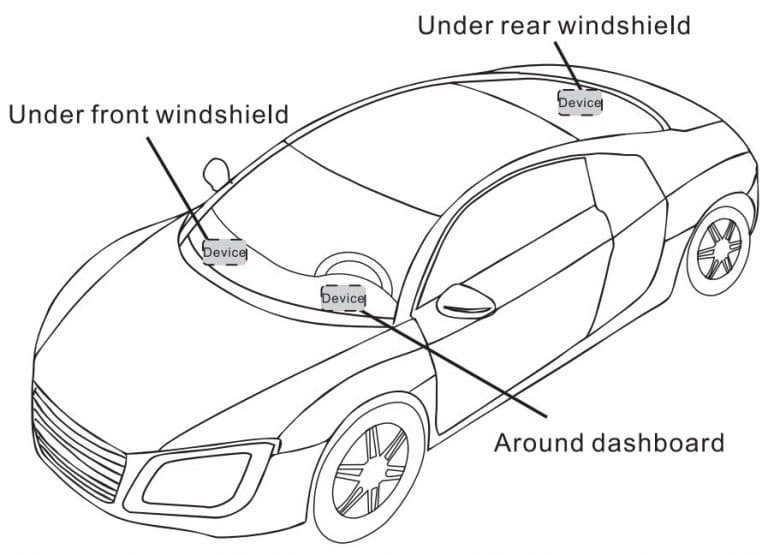

۴. راهنمای نصب روی خودرو
توصیه میشود دستگاه را طوری نصب کنید که قسمت رویی آن به سمت آسمان باشد. موانع فلزی، لایههای حرارتی روی شیشه و شیشههای ضد رادار باعث تضعیف شدید سیگنال GPS میشوند. محل نصب را به گونهای انتخاب کنید که امواج مسدود نشود.
- عدم اتصال به سرور: تنظیمات APN و آیپی سرور را چک کنید. مطمئن شوید اینترنت سیمکارت فعال و دارای شارژ پولی است.
- نمایش وضعیت آفلاین در پنل: چک کنید آیا سیم مثبت و منفی متصل است و آیا خودرو وارد نقطه کور شبکه (زیرزمین) نشده باشد.
- عدم ثبت موقعیت (لوکیشن): مطمئن شوید طرف روی دستگاه به سمت آسمان است و زیر فلز پنهان نشده باشد.
- خطای لوکیشن و پرش در نقشه: در مناطقی که سیگنال GPS ضعیف است (مثل بین ساختمانهای بلند)، ممکن است موقعیت روی نقشه دچار پرش شود که طبیعی است.
- عدم دریافت پاسخ پیامک: بررسی کنید فرمت دستوری به درستی تایپ شده باشد (مثلا # در انتها قرار دارد) و سیمکارت روی دستگاه شارژ پولی کافی برای ارسال پیامک داشته باشد.
۵. عیبیابی (Troubleshooting)

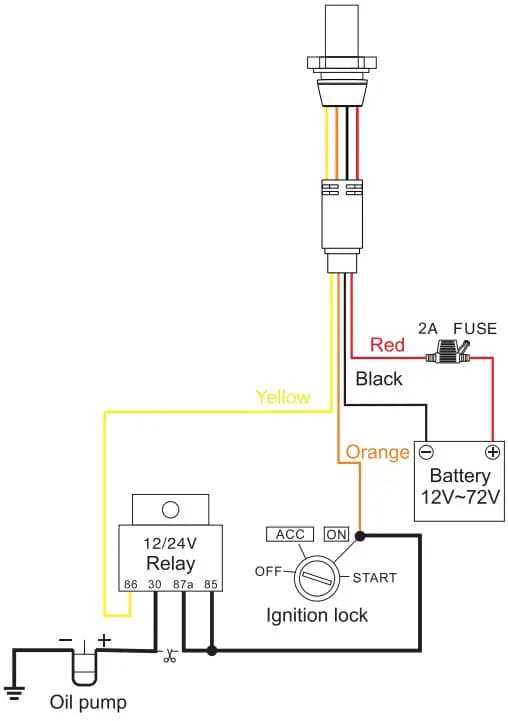

نقشهی سیم کشی دستگاه VG03
