ردیاب خودرو تلتونیکا FMC920
ردیاب خودرو تلتونیکا FMC920؛ ردیاب هوشمند 4G با دقت بالا، بلوتوث داخلی و باتری پشتیبان. بهترین انتخاب برای تامین امنیت خودروهای شخصی و مدیریت ناوگان با گارانتی معتبر فاتحان.
- پشتیبانی کامل از شبکه 4G
- دارای بلوتوث و باتری داخلی
- ۱۸ ماه گارانتی تعویض فاتحان
ردیاب خودرو تلتونیکا FMC920 (شبکه 4G)
کوچک، هوشمند، و قدرتمند با تکنولوژی 4G LTE و بلوتوث، ایدهآل برای ناوگان و استفاده شخصی
ردیاب تلتونیکا FMC920 یک ترمینال ردیابی کوچک و هوشمند است که با پشتیبانی از شبکه پرسرعت 4G (LTE Cat 1) و قابلیت تغییر خودکار به شبکه 2G، پایدارترین ارتباط ممکن را تضمین میکند. این دستگاه یکی از پرفروشترین محصولات شرکت تلتونیکا لیتوانی است که با داشتن آنتنهای داخلی قدرتمند، ماژول بلوتوث یکپارچه و باتری پشتیبان، تمام نیازهای امنیتی و مدیریتی ناوگان را پوشش میدهد.
این ردیاب به دلیل ابعاد بسیار کوچک (۷۹ در ۴۳ در ۱۲ میلیمتر)، به راحتی در مخفیترین نقاط خودرو نصب شده و پیدا کردن آن توسط سارقین عملاً غیرممکن است.
ویژگیهای کلیدی و مزایای برجسته
- پشتیبانی از شبکه 4G LTE و 2G
- مجهز به بلوتوث (BLE) برای اتصال سنسورهای بیسیم دما، رطوبت وBeaconها
- باتری پشتیبان 170mAh برای مواقع قطع برق باتری خودرو
- تشخیص دقیق تصادف (Crash detection)
- تشخیص روشن/خاموش بودن موتور
- اخطار بکسل شدن خودرو (Towing detection)
- تشخیص رانندگی پرخطر (ترمز، شتاب و چرخش ناگهانی)
- پشتیبانی از سناریوی قطع کن موتور (Immobilizer)
سوالات متداول (FAQ)
آیا FMC920 ضد آب است؟این مدل دارای استاندارد IP54 است که در برابر گرد و غبار و پاشش آب مقاوم است، اما برای نصب در خارج از کابین (مثلاً زیر گلگیر) پیشنهاد نمیشود.
باتری داخلی دستگاه چقدر دوام میآورد؟باتری 170 میلیآمپری تعبیهشده در FMC920، پس از قطع شدن باتری خودرو میتواند دستگاه را تا چند ساعت (بسته به فاصله ارسال داده) روشن نگه دارد تا آخرین موقعیتها را ارسال کند.
تفاوت FMC920 با FMB920 چیست؟تفاوت اصلی در شبکه مخابراتی است. مدل FMB920 فقط از شبکه 2G پشتیبانی میکند، در حالی که FMC920 از شبکه 4G LTE پشتیبانی کرده و در صورت عدم آنتندهی 4G، به طور خودکار به 2G سوئیچ میکند.
ویژگیهای کلیدی
| تکنولوژی ارتباطی | GSM / GPRS / GNSS / BLUETOOTH® LE |
| فرکانسهای پشتیبانی شده | چهار بانده 850 / 900 / 1800 / 1900 MHz |
| ماژول موقعیتیابی | 33 کاناله با پشتیبانی از GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS |
اطلاعات عمومی
| مدل دستگاه | FMC920 |
| برند | Teltonika |
| نوع محصول | Vehicle Tracker |
| کشور سازنده | Lithuania |
مشخصات فیزیکی و محیطی
| حداکثر دمای کارکرد (°C) | 85 |
| حداقل دمای کارکرد (°C) | -40 |
| حداکثر رطوبت کارکرد (%) | 95 |
| حداقل رطوبت کارکرد (%) | 5 |
| طول (mm) | 79 |
| عرض (mm) | 43 |
| ارتفاع (mm) | 12 |
| وزن (g) | 54 |
| استاندارد محافظت (IP) | IP54 |
تغذیه و باتری
| حداکثر ولتاژ تغذیه (V) | 10 الی 30 ولت DC با حفاظت در برابر اضافهبار |
ارتباطات و موقعیتیابی
| بلوتوث | دارد (پشتیبانی از سنسورهای بلوتوث LE) |
| آنتن خارجی | ندارد (آنتن داخلی بسیار قوی) |
| حساسیت ردیابی (dBm) | -165 |
| دقت موقعیتیابی (m) | کمتر از 2.5 متر |
| نوع سیمکارت | Micro-SIM |
| شبکه موقعیتیاب | GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS |
رابطها و ورودی/خروجی
| ورودی دیجیتال (DIN) | 1 عدد (برای تشخیص روشن/خاموش بودن سوئیچ) |
| ورودی آنالوگ (AIN) | 1 عدد (جهت اتصال سنسورهای آنالوگ) |
| خروجی دیجیتال (DOUT) | 1 عدد (جهت اتصال به رله، استارتر برای خاموش کردن خودرو و باز/بست در) |
| پشتیبانی از آداپتور CAN | |
| خواندن CAN یکپارچه | |
| پشتیبانی از 1Wire | |
| حافظه داخلی | 128 مگابایت (ذخیره تا 1 میلیون رکورد در زمان قطعی شبکه) |
| درگاه USB | 2.0 Micro-USB |
| نشانگرهای LED | 2 status LED lights |
ویژگیها و امکانات
| میکروفون | |
| بلندگو | |
| سنسور حرکت (شتابسنج) | دارد (شتابسنج سهمحوره برای تشخیص حرکت، تصادف و بکسل) |
| پشتیبانی دوربین | 0 |
| رانندگی سبز (GreenDriving) | |
| رانندگی اقتصادی (EcoDriving) | |
| تشخیص سرعت غیرمجاز |
سایر مشخصات
| کیلومترشمار | |
| باتری پشتیبان داخلی | باتری لیتیوم-یون 170mAh |
| تشخیص بکسل شدن (Towing Detection) | |
| تشخیص مسدودکننده سیگنال (Jamming) | |
| بهروزرسانی از راه دور (FOTA) |

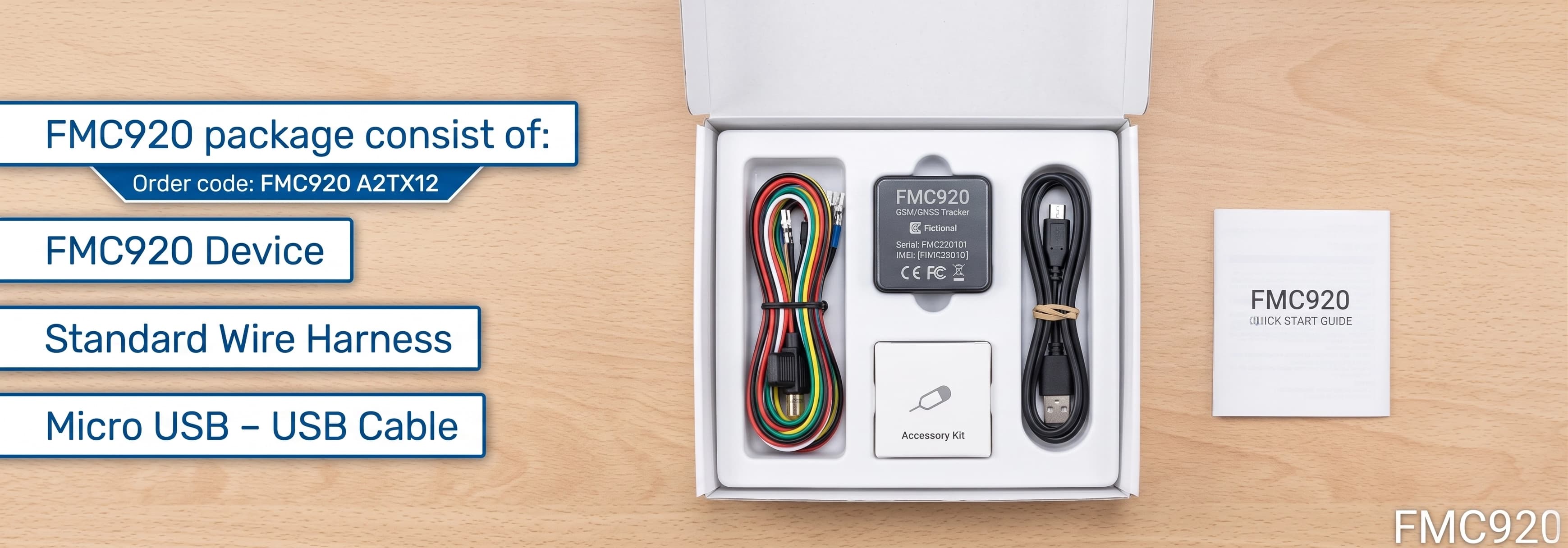

ردیاب تلتونیکا FMC920
دستگاه اصلی با فریمور آپدیت شده
کابل تغذیه و ورودی/خروجی
کابل اصلی برای اتصال به باتری و رله
شروع به کار سریع ردیاب FMC920
ردیاب کوچک و هوشمند به همراه بلوتوث (Bluetooth) و باتری پشتیبان داخلی.

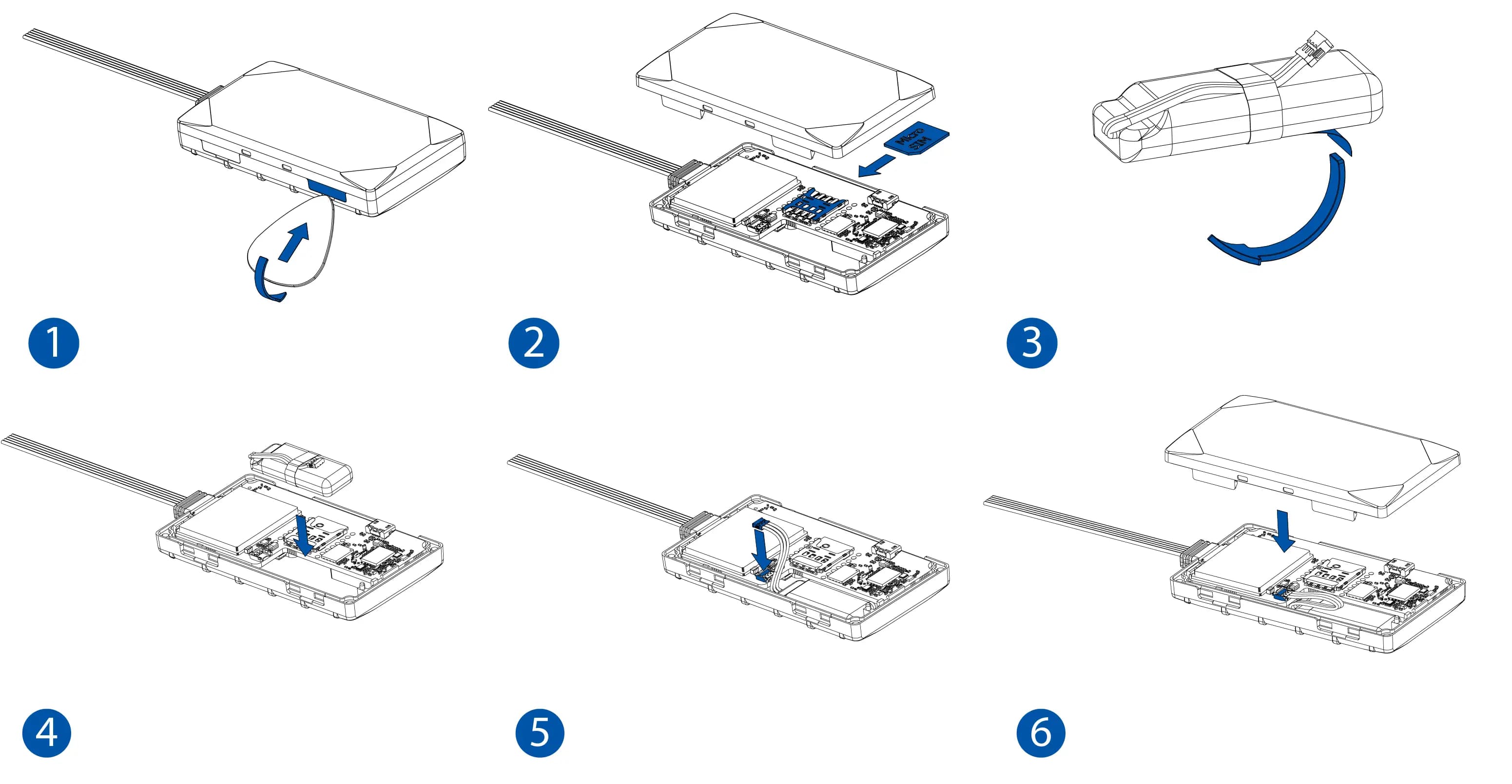

۱. نحوه قرار دادن سیمکارت میکرو (Micro-SIM)
- قاب ردیاب FMC920 را با استفاده از یک ابزار پلاستیکی به آرامی از هر دو طرف باز کنید.
- سیمکارت Micro-SIM خود را وارد کنید. مطمئن شوید که پینکد سیمکارت غیرفعال شده است. گوشه بریدگی سیمکارت باید به سمت جلو در اسلات قرار گیرد.
- برچسب محافظ روی چسب دوطرفه را بردارید.
- باتری را داخل قاب ردیاب قرار داده و مطمئن شوید که با چسب به بدنه چسبیده است.
- باتری داخلی را به سوکت مربوطه روی برد (PCB) متصل کنید.
- قاب دستگاه را دوباره ببندید. اکنون ردیاب برای نصب آماده است.
جا زدن یا درآوردن سیمکارت حتماً باید زمانی انجام شود که دستگاه کاملاً خاموش است (بدون اتصال به برق خارجی و باتری داخلی). در غیر این صورت ممکن است سیمکارت آسیب ببیند یا دستگاه آن را نشناسد.

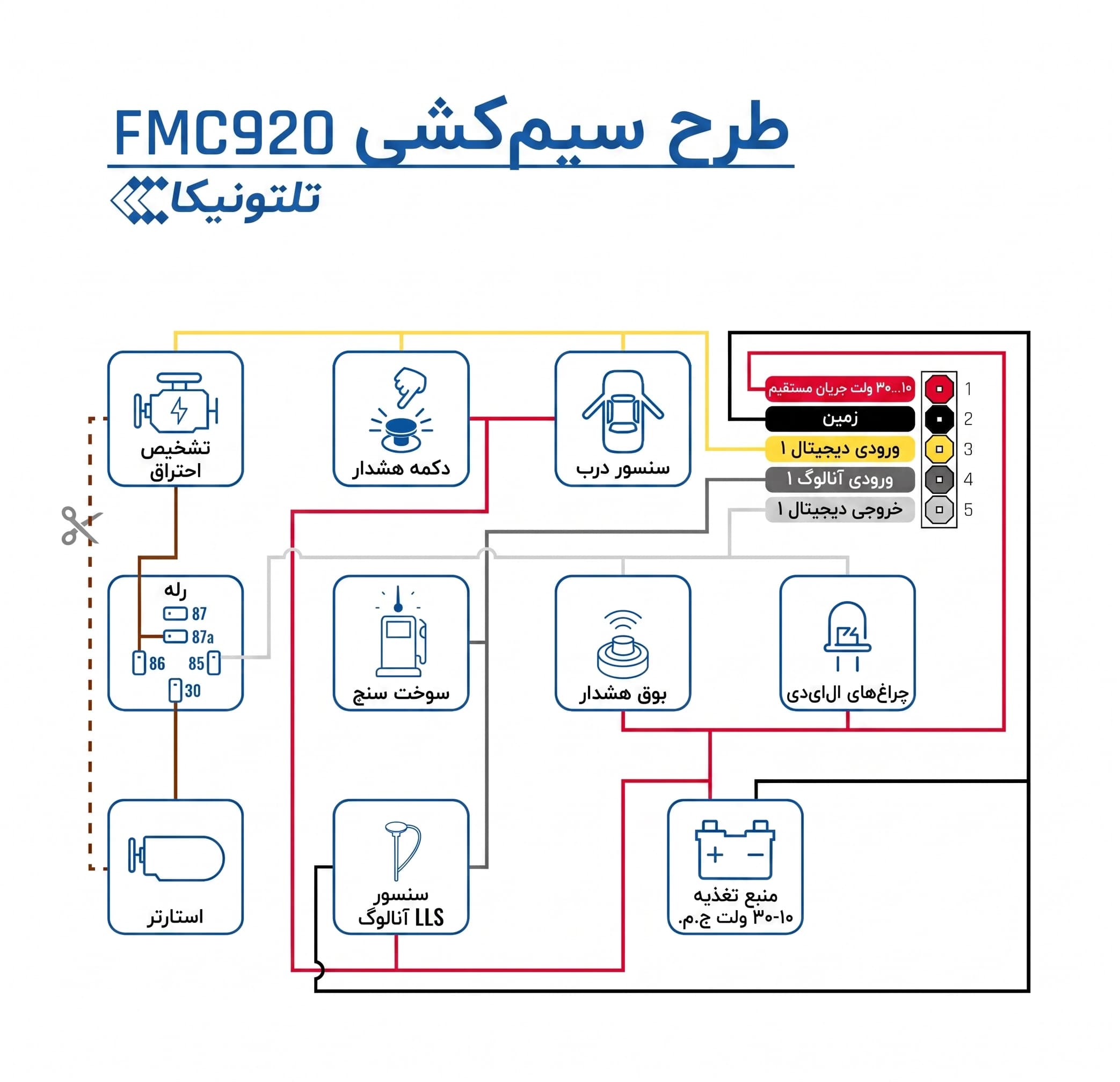

۲. پیناوت دستگاه (Pinout)
| شماره پین | نام پین | توضیحات |
|---|---|---|
| 1 | VCC (10-30)V DC (+) | منبع تغذیه (ورودی مثبت ۱۰ تا ۳۰ ولت DC). |
| 2 | GND (-) | اتصال زمین (GND یا منفی). |
| 3 | DIN 1 | ورودی دیجیتال کانال ۱. اختصاصی برای تشخیص سوئیچ (سیم ACC/Ignition). |
| 4 | AIN 1 | ورودی آنالوگ کانال ۱. محدوده اندازهگیری ولتاژ: ۰ تا ۳۰ ولت DC. |
| 5 | DOUT 1 | خروجی دیجیتال. برای اتصال رله خاموشکن (حداکثر 3.3A DC). |
۳. اتصال به کامپیوتر و نصب درایور (Windows)
ابتدا دستگاه را با استفاده از منبع تغذیه ۱۰-۳۰ ولت روشن کنید. سپس با یکی از روشهای زیر به کامپیوتر متصل شوید:
روش اول: کابل Micro-USB
برای اتصال با کابل، ابتدا باید درایورهای COM تلتونیکا را نصب کنید (توجه: فقط ویندوزهای ۶۴ بیت اینتل/AMD پشتیبانی میشوند؛ پردازندههای ARM پشتیبانی نمیشوند). فایل درایور را دانلود، استخراج و فایل TeltonikaCOMDriver.exe را اجرا کنید.
روش دوم: بلوتوث
بلوتوث FMC920 به صورت پیشفرض روشن است. در ویندوز بلوتوث را روشن کرده و دستگاهی با نام FMC920_last_7_imei_digits را پیدا کنید. رمز اتصال پیشفرض 5555 میباشد.
۴. پیکربندی سختافزار (Configurator)
تنظیمات اصلی ردیاب از طریق نرمافزار Teltonika Configurator انجام میشود. این نرمافزار به MS .NET Framework 5.0 نیاز دارد.
- پس از استخراج فایل دانلود شده،
Configurator.exeرا اجرا کنید. - پس از اجرای نرمافزار، روی دستگاه متصل شده کلیک کنید تا وارد محیط تنظیمات شوید.
- پس از اعمال هرگونه تغییر، حتماً گزینه Save to device را بزنید تا تنظیمات روی دستگاه ذخیره شود.
- مهمترین بخش، تب GPRS برای تنظیم APN و سرور، و تب Data Acquisition برای تنظیم فواصل زمانی ارسال اطلاعات است.

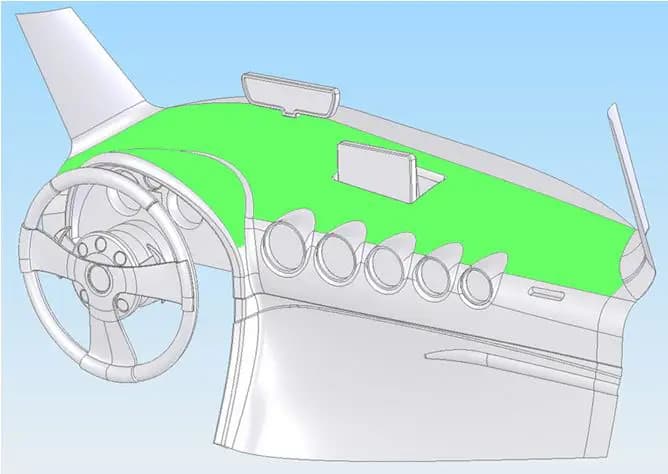

سیمها باید به بخشهای ثابت و بیحرکت خودرو متصل شوند. سیمها را از اجسام متحرک و یا داغ خودرو دور نگه دارید. از سیمهای لخت استفاده نکنید. مطمئن شوید پس از به خواب رفتن کامپیوتر خودرو (مدت ۵ تا ۳۰ دقیقه پس از خاموش شدن)، برق سیم تغذیه قطع نمیشود. توصیه میشود برق دستگاه را از کابل اصلی جعبه فیوز بگیرید و از فیوز خارجی (3A, 125V) استفاده کنید. بررسی کنید که این سیم سوئیچ واقعی باشد و برق آن در زمان استارت موتور قطع نشود. میتوانید این ورودی را به خروجی رله سوئیچ متصل کنید. سیم منفی باید به شاسی فلزی خودرو پیچ شود. برای اتصال بهتر، رنگ محل اتصال را کمی بخراشید. توجه: بهترین محل برای گرفتن برق اصلی و منفی، مستقیماً از پایانههای باتری خودرو یا جعبه فیوز اصلی است. این ردیاب دارای آنتن داخلی GNSS و GSM است. دستگاه باید طوری نصب شود که برچسب (Sticker) آن رو به آسمان (پنجره) باشد و فلز روی آن را نپوشاند. بهترین مکان، زیر پنل پلاستیکی داشبورد و تا حد امکان نزدیک به شیشه جلو است.
۵. راهنمای نصب روی خودرو
۶. هشدارهای ایمنی (Precautions)
