ردیاب خودرو تلتونیکا FMB122
ردیاب خودرو تلتونیکا FMB122 یک ردیاب پیشرفته با آنتن موقعیتیاب اکتیو خارجی، آنتن GSM داخلی و پشتیبانی از دو سیمکارت است. این دستگاه برای ردیابی در شرایط سخت، مناطق کور و وسایل نقلیه سنگین با حداکثر پایداری طراحی شده است.
- پشتیبانی سیمکارت: Dual SIM
- آنتن موقعیتیاب (GNSS): خارجی (اکتیو)
- بلوتوث (Bluetooth): نسخه 4.0 + LE
- حافظه آفلاین: 1 میلیون موقعیت
- پشتیبانی 1Wire: دارد
چکیده:
ردیاب تلتونیکا FMB122 یک ردیاب حرفهای است که نقطه قوت آن، برخورداری از آنتنهای قدرتمند خارجی (External Antenna) برای دریافت بهتر سیگنالهای ماهوارهای و پشتیبانی از دو سیمکارت همزمان (Dual-SIM) است. این مدل برای وسایل نقلیهای که در مسیرهای خارج از شهر و نقاط کور مخابراتی تردد دارند، عملکردی بیرقیب دارد.
معرفی ردیاب خودرو تلتونیکا FMB122
ردیاب خودرو تلتونیکا FMB122 یک ردیاب با ابعاد کوچک بوده که با آنتن های داخلی GSM و آنتن خارجی GPS (اکتیو) قادر است خودرو و وسیله نقلیه شما را به صورت ردیابی آنلاین و از راه دور کنترل کند. بنابراین شما می توانید به سرعت و با استفاده از اپلیکیشن ردیابی متحرکهایتان ( اتومبیل ، کامیون ، موتور سیکلت و …) را رصد کنید.
ذخیرهسازی آفلاین موقعیتها
در صورتیکه به هر دلیلی اتصال به شبکه قطع شود ، ردیاب خودرو تلتونیکا FMB122 قادر است ۱ میلیون موقعیت را بر روی حافظه داخلی خود ذخیره کرده تا در زمان وصل مجدد شبکه اطلاعات ذخیره شده را به وسیله GPRS ارسال کند. بنابراین شما اطلاعاتتان را از دست نخواهید داد.
پشتیبانی از دو سیمکارت (Dual SIM)
این ردیاب با پشتیبانی از دو سیمکارت، نقاط کور آنتندهی GPRS را به حداقل میرساند و پایداری فوقالعادهای در ارسال دیتا ایجاد میکند.
امکانات گسترده نظارت از راه دور
ردیاب ماشین تلتونیکا FMB122 قادر است مواردی همچون وضعیت موتور ، دربهای خودرو و… را از دور کنترل کند.
ویژگیهای کلیدی و مزایا
- آنتن جی پی اس اکتیو خارجی (External GNSS Antenna) برای دریافت سیگنال در سختترین شرایط نصب
- آنتن جی اس ام داخلی بسیار قوی و پشتیبانی از دو سیم کارت جهت کاهش نقاط کور آنتن دهی GPRS
- دارای ۳ ورودی دیجیتال جهت تشخیص روشن یا خاموش بودن خودرو و یا قسمتهای دیگر
- دارای ۲ ورودی آنالوگ جهت اتصال سنسورهای آنالوگ
- دارای ۲ خروجی دیجیتال جهت اتصال به رله و استارتر برای روشن و خاموش نمودن خودرو، باز و بست درب ها و…
- دارای ۲ ورودی پالس شمار
- پشتیبانی از پروتکل ارتباطی ۱wire جهت اتصال سنسور دما و شناسایی راننده
- قابلیت تعریف شناسه Ibutton برای شناسایی تا ۵۰ راننده
- دارای بلوتوث و قابلیت اتصال ماژول های بلوتوث از جمله سنسورها و ماژول ارتباط صوتی
- تشخیص سرعت غیر مجاز، دارای سنسور حرکتی جهت تشخیص شتاب و ترمز ناگهانی و لرزش های شدید
- قابلیت آپدیت از راه دور
- اعلام هشدار روشن، خاموش و حرکت خودرو، و اعلام هشدار ضربه خوردن خودرو
- دارای استاندارد CE اروپا و FCC آمریکا، و مورد تایید سازمان تنظیم مقررات و ارتباطات رادیویی ایران
- ساخت کشور لیتوانی
- ۱۸ ماه گارانتی تعویض محصول
- دارای یکسال اشتراک رایگان اپلیکیشن و سامانه ردیابی فاتحان
- نصب توسط کارشناسان شرکت فاتحان در اصفهان و مابقی شهرستان ها توسط نمایندگان نصب
مزایا و معایب ردیاب FMB122
نقاط قوت (مزایا)
- ✔ آنتن خارجی با قدرت دریافت سیگنال بسیار بالا
- ✔ پشتیبانی از دو سیمکارت همزمان (Dual-SIM) برای کاهش قطعی شبکه
- ✔ دارای بلوتوث داخلی و پشتیبانی از رابط 1-Wire
- ✔ ارسال سریع دیتا و دقت موقعیتیابی فوقالعاده بالا
محدودیتها (معایب)
- ✖ نصب کمی پیچیدهتر به دلیل نیاز به سیمکشی و جانمایی آنتنهای خارجی در خودرو
- ✖ برای نصب سریع و مخفی (بدون سیمکشی اضافی) پیشنهاد نمیشود
چرا کارشناسان فاتحان مدل FMB122 را پیشنهاد میدهند؟
«بزرگترین معضل ردیابها در خودروهای زرهی، ونهای باری تمام فلزی یا ناوگانی که در محیطهای کوهستانی تردد میکنند، افت سیگنال است. تیم فنی فاتحان مدل FMB122 را دقیقاً برای حل این مشکل پیشنهاد میدهد. به لطف آنتن خارجی و قابلیت تعویض خودکار بین دو سیمکارت، این دستگاه پایدارترین اتصال را در نقاط کور جغرافیایی فراهم میکند.»
ویژگیهای کلیدی
| تکنولوژی ارتباطی | GSM / GPRS / GNSS / BLUETOOTH® LE |
| فرکانسهای پشتیبانی شده | چهار بانده 850 / 900 / 1800 / 1900 MHz |
| ماژول موقعیتیابی | 33 کاناله با پشتیبانی از GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS |
اطلاعات عمومی
| مدل دستگاه | FMB122 |
| برند | Teltonika |
| نوع محصول | Vehicle Tracker |
| کشور سازنده | Lithuania |
مشخصات فیزیکی و محیطی
| حداکثر دمای کارکرد (°C) | 85 |
| حداقل دمای کارکرد (°C) | -40 |
| حداکثر رطوبت کارکرد (%) | 95 |
| حداقل رطوبت کارکرد (%) | 5 |
| طول (mm) | 65 |
| عرض (mm) | 56.6 |
| ارتفاع (mm) | 20.6 |
| وزن (g) | 55 |
| استاندارد محافظت (IP) | IP41 |
تغذیه و باتری
| حداکثر ولتاژ تغذیه (V) | 10 الی 30 ولت DC با حفاظت در برابر اضافهبار |
ارتباطات و موقعیتیابی
| بلوتوث | دارد (پشتیبانی از سنسورهای بلوتوث LE) |
| آنتن خارجی | دارد (آنتن خارجی GNSS) |
| حساسیت ردیابی (dBm) | -165 |
| دقت موقعیتیابی (m) | کمتر از 2.5 متر |
| نوع سیمکارت | Dual SIM |
| شبکه موقعیتیاب | GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS |
رابطها و ورودی/خروجی
| ورودی دیجیتال (DIN) | 3 عدد (برای تشخیص روشن/خاموش بودن سوئیچ و موارد دیگر) |
| ورودی آنالوگ (AIN) | 2 عدد (جهت اتصال سنسورهای آنالوگ) |
| خروجی دیجیتال (DOUT) | 2 عدد (جهت اتصال به رله، استارتر برای خاموش کردن خودرو و باز/بست در) |
| پشتیبانی از آداپتور CAN | |
| خواندن CAN یکپارچه | |
| پشتیبانی از 1Wire | دارد (جهت اتصال سنسور دما و شناسایی راننده) |
| حافظه داخلی | 128 مگابایت (ذخیره تا 1 میلیون رکورد در زمان قطعی شبکه) |
| درگاه USB | 2.0 Micro-USB |
| نشانگرهای LED | 2 status LED lights |
ویژگیها و امکانات
| میکروفون | |
| بلندگو | |
| سنسور حرکت (شتابسنج) | دارد (شتابسنج سهمحوره برای تشخیص حرکت، تصادف و بکسل) |
| پشتیبانی دوربین | 0 |
| رانندگی سبز (GreenDriving) | |
| رانندگی اقتصادی (EcoDriving) | |
| تشخیص سرعت غیرمجاز |
سایر مشخصات
| کیلومترشمار | |
| باتری پشتیبان داخلی | باتری لیتیوم-یون 170mAh |
| تشخیص بکسل شدن (Towing Detection) | |
| تشخیص مسدودکننده سیگنال (Jamming) | |
| بهروزرسانی از راه دور (FOTA) |
مستندات فنی و راهنمای نصب (FMB122 First Start)
دستگاه تلتونیکا FMB122 یک ردیاب پیشرفته با آنتن GSM داخلی و آنتن GNSS خارجی میباشد. در ادامه نکات کلیدی سیمکشی، راهاندازی و پیکربندی آورده شده است:

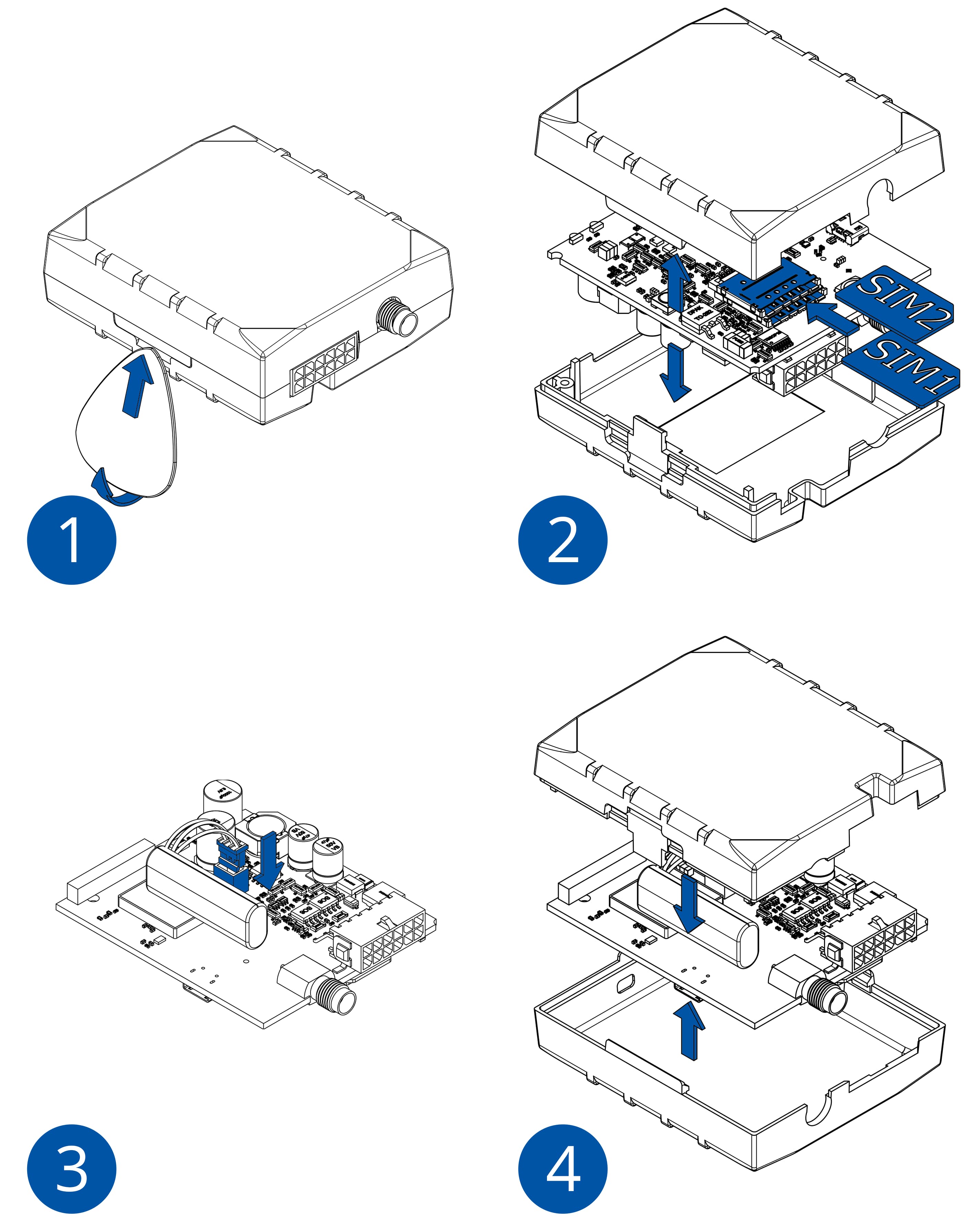

۱. نصب سیمکارت و باتری
- قاب دستگاه را با استفاده از ابزار پلاستیکی به آرامی باز کنید.
- سیمکارتهای (از نوع Micro-SIM) خود را در حالی که پینکد آنها غیرفعال شده است درون درگاه قرار دهید. توجه: اسلات سیمکارت ۱ به برد (PCB) نزدیکتر است و اسلات ۲ در قسمت بالایی قرار دارد.
- نصب یا برداشتن سیمکارت حتماً باید زمانی انجام شود که دستگاه خاموش بوده و کابل برق و باتری داخلی قطع باشد.
- باتری داخلی را با استفاده از چسب دوطرفه به قاب زیرین دستگاه (با فاصله حدود ۱۵ میلیمتر از لبه) بچسبانید و سوکت آن را به برد متصل کنید. سپس قاب دستگاه را ببندید.
۲. توصیههای نصب آنتن GNSS خارجی
- از نصب در مکانهایی که به راحتی در دسترس هستند خودداری کنید.
- از قرار دادن آنتن زیر سطوح فلزی خودداری کنید.
- آنتن GNSS باید در افقیترین حالت ممکن قرار گیرد (زاویه بیش از 30 درجه نادرست است).
- کابل آنتن GNSS نباید بیشتر از 80 درجه خم شود.
- برچسب آنتن باید به سمت پایین (Sticker facing down) باشد و سطح بالایی آنتن رو به آسمان قرار گیرد. به عنوان مثال زیر داشبورد پلاستیکی نزدیک شیشه جلو (با رعایت اصول فوق).

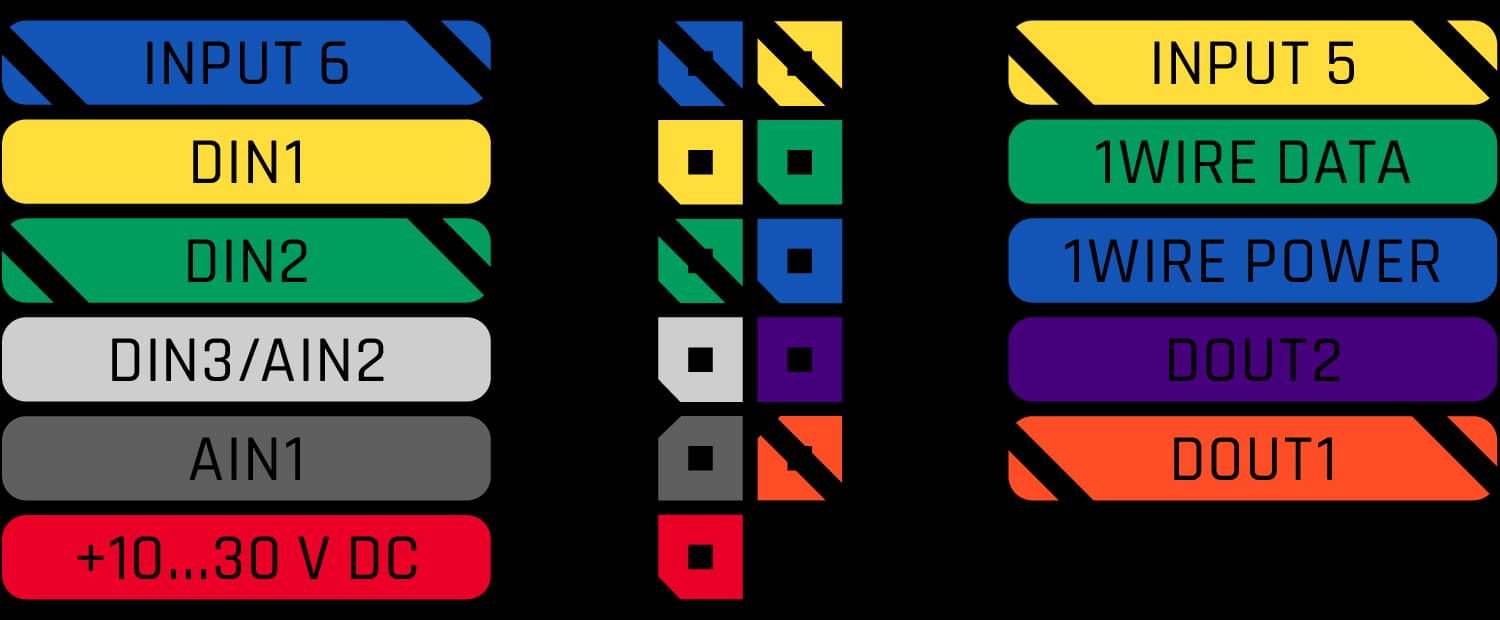

۳. پیناوت (Pinout) سوکت 2x6
- پین 1 (VCC): منبع تغذیه (10 تا 30 ولت DC)
- پین 2 (AIN 1): ورودی آنالوگ 1 (0 تا 30 ولت)
- پین 3 (AIN 2 / DIN 3): ورودی آنالوگ 2 / ورودی دیجیتال 3
- پین 4 (DIN 2): ورودی دیجیتال 2
- پین 5 (DIN 1): ورودی دیجیتال 1
- پین 6 (INPUT 6): اتصال LVCAN - TX
- پین 7 (GND): اتصال زمین (منفی)
- پین 8 (DOUT 1): خروجی دیجیتال 1 (حداکثر 3.3 آمپر)
- پین 9 (DOUT 2): خروجی دیجیتال 2 (حداکثر 3.3 آمپر)
- پین 10 (1WIRE POWER): خروجی برق 3.8 ولت برای تجهیزات 1-Wire
- پین 11 (1WIRE DATA): پین دیتای 1-Wire
- پین 12 (INPUT 5): اتصال LVCAN - RX
۴. اتصال به کامپیوتر و تنظیمات سریع (Quick SMS)
پس از روشن شدن دستگاه، میتوانید آن را از طریق کابل Micro-USB یا بلوتوث به سیستم متصل کرده و از طریق نرمافزار Teltonika Configurator پیکربندی کنید. (نام بلوتوث پیشفرض: FMB122_last_7_imei_digits، رمز: 5555).
برای تنظیم سریع APN و سرور، یک پیامک با ساختار زیر (با دو فاصله در ابتدای متن) به دستگاه ارسال کنید:
setparam 2001:APN;2002:APN_username;2003:APN_password;2004:Domain;2005:Port;2006:0
