ردیاب خودرو تلتونیکا FMB120
ردیاب خودرو تلتونیکا FMB120 ساخت اروپا با 18 ماه ضمانت تعویض،تضمین اصالت کالا و مورد تایید سازمان تنظیم مقررات و ارتباطات رادیویی ایران از ما خریداری کنید.
- سازگاری کامل با پلتفرم
- ارسال لحظهای موقعیت
- ۱۸ ماه گارانتی تعویض
چکیده:
ردیاب تلتونیکا FMB120 یک ردیاب پیشرفته با آنتنهای داخلی پرقدرت و پورتهای ورودی/خروجی متعدد است. پشتیبانی کامل این دستگاه از آداپتورهای CAN (مانند LV-CAN200) آن را به انتخابی بینظیر برای مدیریت ناوگان شرکتی و کنترل دقیق وضعیت خودرو تبدیل کرده است.
معرفی ردیاب خودرو تلتونیکا FMB120
ردیاب خودرو تلتونیکا FMB120 یک ردیاب با ابعاد کوچک بوده که با آنتن های داخلی GPS و GSM قادر است خودرو و وسیله نقلیه شما را به صورت ردیابی آنلاین و از راه دور کنترل کند. بنابراین شما می توانید به سرعت و با استفاده از اپلیکیشن ردیابی متحرکهایتان ( اتومبیل، کامیون، موتور سیکلت و …) را رصد کنید.
ذخیرهسازی آفلاین موقعیتها
در صورتی که به هر دلیلی اتصال به شبکه قطع شود، ردیاب خودرو تلتونیکا FMB120 قادر است ۱ میلیون موقعیت را بر روی حافظه داخلی خود ذخیره کرده تا در زمان وصل مجدد شبکه اطلاعات ذخیره شده را به وسیله GPRS ارسال کند. بنابراین شما اطلاعاتتان را از دست نخواهید داد.
مانیتورینگ دما و بیشتر

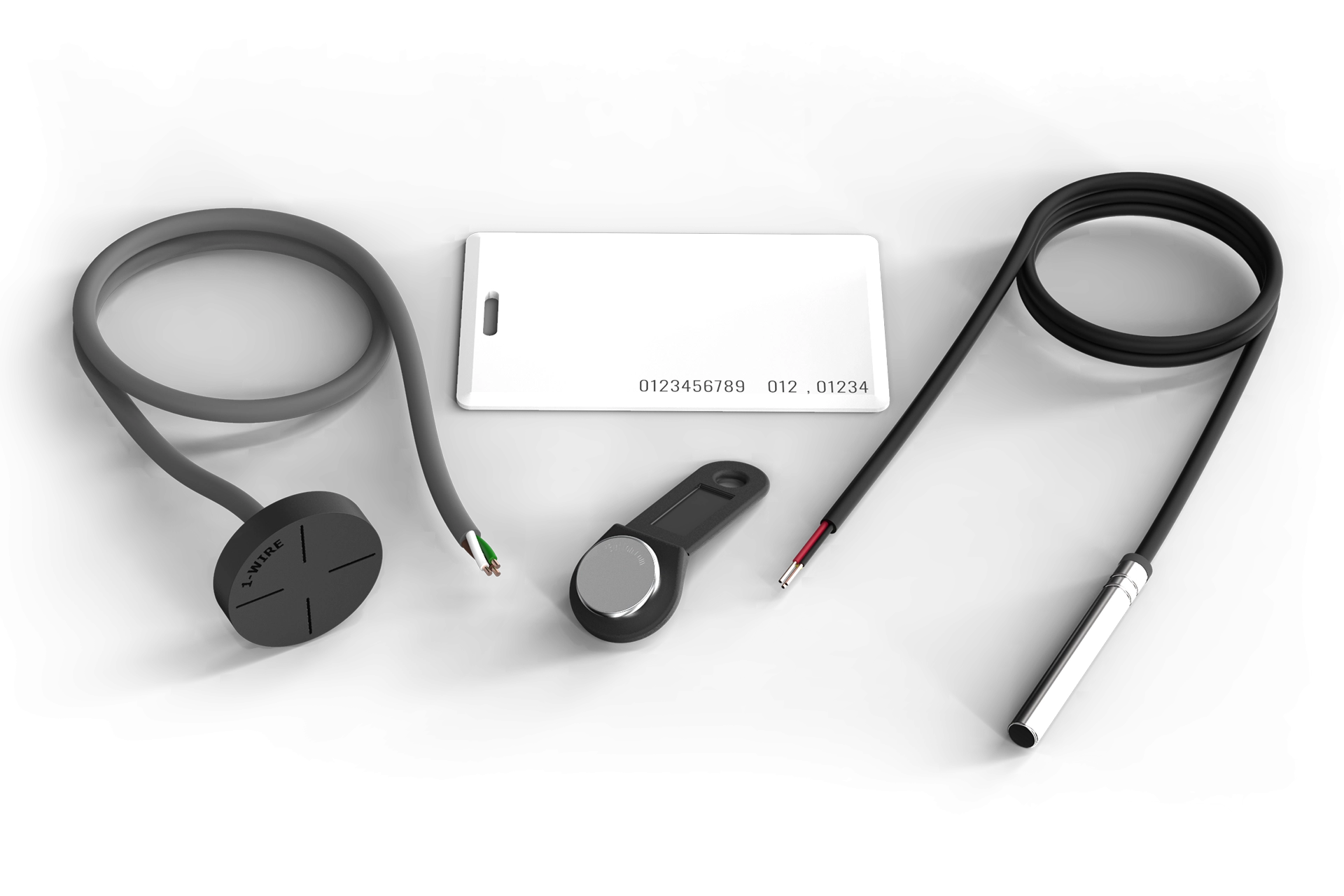

رابط ۱-Wire برای مانیتور کردن داده های دما و برچسب های RFID/iButton در این ردیاب تعبیه شده است.
سناریوهای استفاده گسترش یافته
اتصال بی سیم مبتنی بر بلوتوث® LE دستگاه های خارجی، از جمله حسگرها برای مانیتورینگ دما، رطوبت، تشخیص مغناطیسی و حرکت در ردیاب FMB120 فراهم است.
امکانات گسترده نظارت از راه دور
مسدود کردن موتور از راه دور در میان اقدامات متعدد کنترل ناوگان موجود است.
ویژگیهای کلیدی و مزایا
- دارای استاندارد CE اروپا و FCC آمریکا و مورد تایید سازمان تنظیم مقررات و ارتباطات رادیویی ایران
- پشتیبانی از ماهواره های موقعیت یاب GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS
- دارای بلوتوث و قابلیت اتصال ماژول های بلوتوث از جمله سنسورها و ماژول ارتباط صوتی
- آنتن جی پی اس و جی اس ام داخلی بسیار قوی و پشتیبانی از eSIM
- دارای ۳ ورودی دیجیتال جهت تشخیص روشن یا خاموش بودن خودرو و یا قسمت های دیگر
- دارای ۲ ورودی آنالوگ جهت اتصال سنسورهای آنالوگ
- دارای ۲ خروجی دیجیتال جهت اتصال به رله و استارتر برای روشن و خاموش نمودن خودرو، باز و بست درب ها
- دارای ۲ ورودی پالس شمار
- پشتیبانی از پروتکل ارتباطی ۱wire جهت اتصال سنسور دما و شناسایی راننده
- قابلیت تعریف شناسه Ibutton برای شناسایی تا ۵۰ راننده
- تشخیص سرعت غیر مجاز و دارای سنسور حرکتی جهت تشخیص شتاب، ترمز ناگهانی و لرزش های شدید
- اعلام هشدار روشن، خاموش و حرکت خودرو، و اعلام هشدار ضربه خوردن خودرو
- قابلیت آپدیت از راه دور
- قابلیت نصب بر روی انواع خودرو و موتورسیکلت (ساخت کشور لیتوانی)
- ۱۸ ماه گارانتی تعویض محصول و تضمین اصالت کالا
- یکسال اشتراک رایگان اپلیکیشن و سامانه ردیابی فاتحان
- نصب توسط نمایندگان شرکت فاتحان در تمامی استان ها و شهرستان ها
مزایا و معایب ردیاب FMB120
نقاط قوت (مزایا)
- ✔ سازگاری کامل با آداپتورهای CAN-Bus برای استخراج دیتای کامپیوتر
- ✔ پشتیبانی از رابط بلوتوث و 1-Wire (برای سنسورهای دما و راننده)
- ✔ دارای دو ورودی آنالوگ و پورتهای دیجیتال متعدد برای انواع سنسورها
- ✔ دارای باتری داخلی قدرتمند با قابلیت ذخیره شارژ بالا
محدودیتها (معایب)
- ✖ نیازمند نصاب حرفهای جهت راهاندازی سنسورها و آداپتور CAN
- ✖ عدم پشتیبانی از آنتن خارجی (متکی به آنتنهای داخلی)
چرا کارشناسان فاتحان مدل FMB120 را پیشنهاد میدهند؟
«برای شرکتهای پخش، لجستیک سبک و سازمانهایی که نیاز به خواندن دیتای عمیق خودرو (مانند باز و بست بودن دربها و وضعیت دقیق باک) دارند اما نمیخواهند هزینه ردیابهای سنگینوزن صنعتی را بپردازند، FMB120 تعادل کاملی از قیمت مناسب و عملکرد فوقحرفهای را ارائه میدهد.»
ویژگیهای کلیدی
| تکنولوژی ارتباطی | GSM / GPRS / GNSS / BLUETOOTH® LE |
| فرکانسهای پشتیبانی شده | چهار بانده 850 / 900 / 1800 / 1900 MHz |
| ماژول موقعیتیابی | 33 کاناله با پشتیبانی از GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS |
اطلاعات عمومی
| مدل دستگاه | FMB120 |
| برند | Teltonika |
| نوع محصول | Vehicle Tracker |
| کشور سازنده | Lithuania |
مشخصات فیزیکی و محیطی
| حداکثر دمای کارکرد (°C) | 85 |
| حداقل دمای کارکرد (°C) | -40 |
| حداکثر رطوبت کارکرد (%) | 95 |
| حداقل رطوبت کارکرد (%) | 5 |
| طول (mm) | 65 |
| عرض (mm) | 56.6 |
| ارتفاع (mm) | 18.9 |
| وزن (g) | 55 |
| استاندارد محافظت (IP) | IP41 |
تغذیه و باتری
| حداکثر ولتاژ تغذیه (V) | 10 الی 30 ولت DC با حفاظت در برابر اضافهبار |
ارتباطات و موقعیتیابی
| بلوتوث | دارد (پشتیبانی از سنسورهای بلوتوث LE) |
| آنتن خارجی | ندارد (آنتن داخلی بسیار قوی) |
| حساسیت ردیابی (dBm) | -165 |
| دقت موقعیتیابی (m) | کمتر از 2.5 متر |
| نوع سیمکارت | Micro-SIM |
| شبکه موقعیتیاب | GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS |
رابطها و ورودی/خروجی
| ورودی دیجیتال (DIN) | 3 عدد (برای تشخیص روشن/خاموش بودن سوئیچ و موارد دیگر) |
| ورودی آنالوگ (AIN) | 2 عدد (جهت اتصال سنسورهای آنالوگ) |
| خروجی دیجیتال (DOUT) | 2 عدد (جهت اتصال به رله، استارتر برای خاموش کردن خودرو و باز/بست در) |
| پشتیبانی از آداپتور CAN | |
| خواندن CAN یکپارچه | |
| پشتیبانی از 1Wire | دارد (جهت اتصال سنسور دما و شناسایی راننده) |
| حافظه داخلی | 128 مگابایت (ذخیره تا 1 میلیون رکورد در زمان قطعی شبکه) |
| درگاه USB | 2.0 Micro-USB |
| نشانگرهای LED | 2 status LED lights |
ویژگیها و امکانات
| میکروفون | |
| بلندگو | |
| سنسور حرکت (شتابسنج) | دارد (شتابسنج سهمحوره برای تشخیص حرکت، تصادف و بکسل) |
| پشتیبانی دوربین | 0 |
| رانندگی سبز (GreenDriving) | |
| رانندگی اقتصادی (EcoDriving) | |
| تشخیص سرعت غیرمجاز |
سایر مشخصات
| کیلومترشمار | |
| باتری پشتیبان داخلی | باتری لیتیوم-یون 170mAh |
| تشخیص بکسل شدن (Towing Detection) | |
| تشخیص مسدودکننده سیگنال (Jamming) | |
| بهروزرسانی از راه دور (FOTA) |
مستندات فنی و راهنمای نصب (FMB120 First Start)
دستگاه تلتونیکا FMB120 یک ردیاب پیشرفته GNSS/GSM/Bluetooth با آنتنهای داخلی و باتری پشتیبان است. در ادامه نکات کلیدی سیمکشی، راهاندازی و پیکربندی آورده شده است:

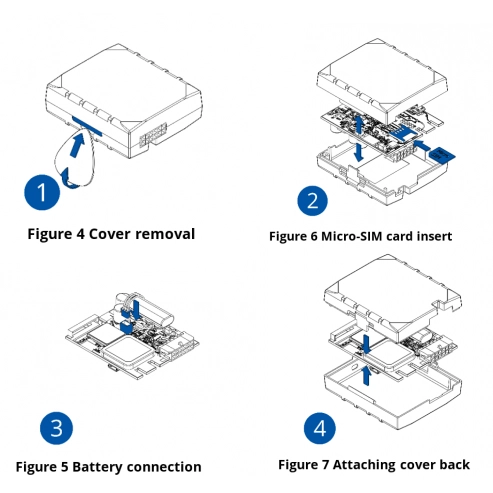

۱. نصب سیمکارت و باتری
- قاب دستگاه را با استفاده از ابزار پلاستیکی از دو طرف به آرامی باز کنید.
- سیمکارت (از نوع Micro-SIM) را در حالی که پینکد آن غیرفعال شده است درون درگاه قرار دهید. توجه: نصب یا برداشتن سیمکارت حتماً باید زمانی انجام شود که دستگاه خاموش بوده و کابل برق و باتری داخلی قطع باشد تا آسیبی به دستگاه نرسد.
- باتری داخلی را با استفاده از چسب دوطرفه به قاب زیرین دستگاه (تقریباً با فاصله 15 میلیمتر از لبه) بچسبانید و سوکت آن را به برد (PCB) متصل کنید.
- برد را در قاب قرار داده و قاب دستگاه را ببندید. دستگاه اکنون آماده نصب است.
۲. پیناوت (Pinout) سوکت 2x6
- پین 1 (VCC): منبع تغذیه (10 تا 30 ولت DC)
- پین 2 (AIN 1): ورودی آنالوگ 1 (0 تا 30 ولت)
- پین 3 (AIN 2 / DIN 3): ورودی آنالوگ 2 / ورودی دیجیتال 3
- پین 4 (DIN 2): ورودی دیجیتال 2
- پین 5 (DIN 1): ورودی دیجیتال 1
- پین 6 (INPUT 6): اتصال LVCAN - TX
- پین 7 (GND): اتصال زمین (منفی)
- پین 8 (DOUT 1): خروجی دیجیتال 1 (حداکثر 3.3 آمپر)
- پین 9 (DOUT 2): خروجی دیجیتال 2 (حداکثر 3.3 آمپر)
- پین 10 (1WIRE POWER): خروجی برق 3.8 ولت برای تجهیزات 1-Wire
- پین 11 (1WIRE DATA): پین دیتای 1-Wire
- پین 12 (INPUT 5): اتصال LVCAN - RX
۳. توصیههای نصب و سیمکشی
- اتصال برق: توصیه میشود سیمهای تغذیه را مستقیماً به پایانههای باتری خودرو یا کابل اصلی برق در جعبه فیوز متصل کنید. حتماً از یک فیوز خارجی 3 آمپر (125 ولت) استفاده کنید.
- اتصال زمین (GND): سیم زمین باید به بدنه فلزی خودرو که به شاسی متصل است وصل شود. رنگ را از محل اتصال بتراشید تا رسانایی کامل شود.
- سیم سوئیچ (Ignition): مطمئن شوید سیمی که انتخاب میکنید پس از روشن شدن موتور همچنان برق داشته باشد (سیم واقعی Ignition) و صرفاً سیم ACC نباشد.
- محل قرارگیری: دستگاه باید به گونهای نصب شود که روی آن (محل لوگو) به سمت آسمان و بدون مانع فلزی باشد (مثلاً زیر داشبورد پلاستیکی نزدیک شیشه جلو).
۴. اتصال به کامپیوتر و تنظیمات
ابتدا دستگاه را از طریق منبع تغذیه روشن کنید تا LEDها چشمک زنند. سپس آن را از طریق کابل Micro-USB (نیاز به نصب درایور COM تلتونیکا روی ویندوز) یا بلوتوث به سیستم متصل کنید. نام پیشفرض بلوتوث دستگاه FMB120_last_7_imei_digits و رمز عبور پیشفرض آن 5555 است.
تمامی تنظیمات دستگاه (پیکربندی سرور، زمانبندی ارسال دیتا و ...) از طریق نرمافزار Teltonika Configurator انجام میشود.
۵. تنظیم سریع پیامکی (Quick SMS)
برای راهاندازی سریع میتوانید یک پیامک با ساختار زیر (با دو فاصله در ابتدای متن) به دستگاه ارسال کنید:
setparam 2001:APN;2002:APN_username;2003:APN_password;2004:Domain;2005:Port;2006:0
پارامتر 2006 تعیینکننده پروتکل است (0 برای TCP و 1 برای UDP).
